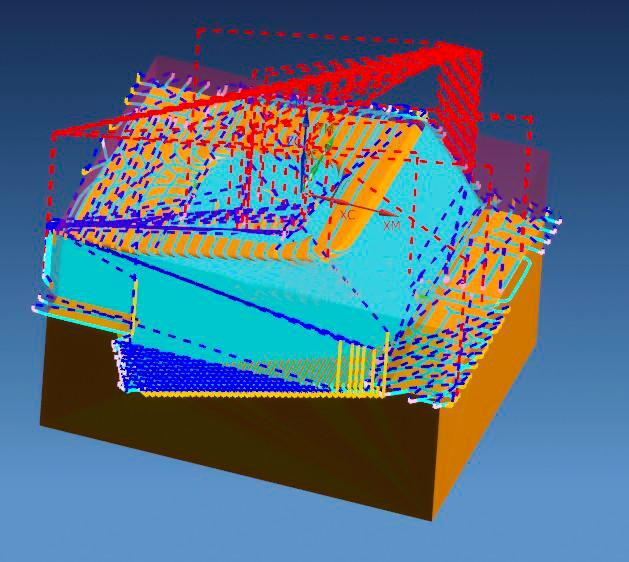

刀路的總則

開粗：在機床的最大負荷下，絕大部分情況應選用盡可能大的刀，盡可能大的的進刀量，盡可能快的進給。在同一把刀的情況下，進給與進刀量成反比。一般情況下，機床的負荷不是問題，選刀的原則主要依產品的二維角與三維弧是否過小來考慮。選好刀後，便定刀長，原則是刀長大於加工深度，大工件則要考慮夾頭是否有幹涉。

光刀：光刀的目的是為了達到滿足工件表麵光潔度、預留適當餘量的加工要求。同樣，光刀選用盡可能大的刀，盡可能快的時間，因為精刀需要較長的時間，用最合適的進刀與進給。在同一進給下橫向進刀越大越快，曲麵進刀量與加工後的光潔度有關，進給的大小與曲麵的外表形狀有關，在不傷及麵的情況下，留最小的餘量、用最大的刀、最快的轉速、適當的進給。

裝夾方法

1、所有的裝夾都是橫長豎短。

2、虎鉗裝夾：裝夾高度不應低於10個毫米，在加工工件時必須指明裝夾高度與加工高度。加工高度應高出虎鉗平麵5毫米左右，目的是保證牢固性，同時不傷及虎鉗。此種裝夾屬一般性的裝夾，裝夾高度還與工件大小有關，工件越大，則裝夾高度相應增大。

3、夾板裝夾：夾板用碼仔碼在工作台上，工件用螺絲鎖在夾板上，此種裝夾適用於裝夾高度不夠及加工力較大的工件，一般中大型工件，效果比較好。

4、碼鐵裝夾：在工件較大、裝夾高度不夠，又不準在底部鎖縲絲時，則用碼鐵裝夾。此種裝夾需二次裝夾，先碼好四角，加工好其它部分，然後再碼四邊，加工四角。二次裝夾時，不要讓工件鬆動，先碼再鬆。也可以先碼兩邊，加工另兩邊。

5、刀具的裝夾：直徑10mm以上，裝夾長度不低於30mm；直徑10mm以下，裝夾長度不低於20mm。刀具的裝夾要牢固，嚴防撞刀與直接插入工件。

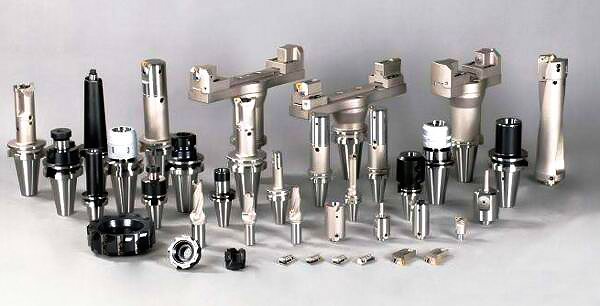

刀具的分類及其適用範圍

1、按材質分：

● 白鋼刀：易磨損，用於銅公及小鋼料開粗。

● 鎢鋼刀：用於清角（特別是鋼料）及光刀。

● 合金刀：類似於鎢鋼刀。

● 紫刀；用於高速切削，不易磨損。

2、按刀頭分：

● 平底刀：用於平麵及直身側麵，清平麵角。

● 球刀：用於各種曲麵中光、光刀。

● 牛鼻刀（有單邊、雙邊及五邊）：用於鋼料開粗（R0.8、R0.3、R0.5、R0.4）。

● 粗皮刀：用於開粗，注意餘量的留法（0.3）。

3、按刀杆分：

● 直杆刀：直杆刀適用各種場合。

● 斜杆刀：但不適用於直身麵及斜度小於杆斜度的麵。

4、按刀刃分：

兩刃、三刃、四刃，刃數越多，效果越好，但做功越多，轉速及進給相應調整，刃數多壽命長。

5、球刀與飛刀光刀的區別：

球刀：凹麵尺小於球尺，平麵尺小於球R時，光不到（清不到底角）。

飛刀：優點是能清底角。喜歡機械的小夥伴可以關注直觀學機械微信號。相同參數的比較：V=R*ω轉速快許多（飛刀），力大光出的東西亮，飛刀較多地用於等高外形，有時用飛刀不需中光。缺點是凹麵尺寸及平麵尺小於飛刀直徑時光不到。

圖紙定數問題

1、在沒有現成的加工麵下，平麵四麵分中，中心對原點，頂麵對零，頂麵不平時（銅公而言）留0.1的餘量，即碰數時，實際對0（z），圖上偏低0.1。

2、當有現成的加工麵時，使圖上的現成麵對0(z)，平麵能分中則分中，否則以現成邊碰數（單邊）加工麵則要校核實際高度，寬，長與圖紙差別，按實際的料來編程。一般情況，先加工成圖上的尺寸再加工圖上形狀。

3、當要多個位加工時，第一個位（標準位），就要把其它幾個位的基準鑼好，長寬高都要鑼，所有下一次加工基準要以上次已加工好的麵為準。

4、鑲件的定位：放在整體裏麵，把下麵墊起一定高度然後圖紙也升高此高度，平麵按整體分中，高度按圖下麵用鏍絲鎖住；是方方正正的則可直分中；粗略一點可用最大外形分中；割一夾具，按夾具分中，鑲件圖與夾具的相對位置確定然後把圖紙原點放在夾具中心點。

開粗的刀路選擇

1、曲麵挖槽

● 關鍵是範圍的選擇與麵的選擇。

刀路加工的區域是：以所選範圍內所選麵為終止麵，從最高點到最低點刀具能下得去的所有地方為原則。所選麵最好是全體麵，邊界則隻能是所要加工的區域，無麵處延伸小於半個刀徑的距離，因為其它麵留有足夠餘量所以自動保護；最好延伸最低線，因為最低處有一個R鑼不到。

● 刀的選擇：如刀具不能螺旋或斜線進刀時或加工不到的區域進不了刀的區域封起，留待二次開粗。

● 光刀之前，一定要把未開粗的區域全部開粗，特別是小角，其中包括二維角，三維角及封起來的區域，不然則會斷刀。喜歡機械的小夥伴可以關注直觀學機械微信號。二次開粗：一般用三維挖槽選範圍，平底刀，能用平麵挖槽與外形刀路的則用。在不傷及其它麵的情況下刀具中心到所選邊界，一般不精修邊界，用快速雙向角度視情況而定，螺旋進刀，角度1.5度，高1，當挖槽形狀為條形，不能螺旋下刀則用斜線進刀，一般打開過濾，特別是曲麵開粗，進刀平麵不可低，以免撞刀，安全高度不可低。

● 退刀：一般不用相對退刀，用絕對退刀，當沒有島嶼時則用相對退刀。

2、平麵挖槽

銑各種平麵，凹平槽，當銑部分開放式平麵時，則需定邊界，原則能進刀（大於一個刀徑），開放處偏外大於半個刀徑，封閉外圍。

3、外形

當所選平麵適合外形分層，則用外形分層提刀（平麵外形），提刀點與下刀點為一點時，不須提刀z平麵一般提刀，盡量不用相對高度；補正方向一般右補正（順刀）。

4、機械補正的刀路設置

補正號為21，改電腦補正機械補正，進刀為垂直進刀，刀過不了的地方則改大R不留餘量。

5、等高外形

適合於走封閉式的麵，走開放式的麵若是四圈則要封項麵，若是四圈內或非四圈則要選範圍與高度（一定弧形進刀開粗），用於開粗的情況：任一平麵內的加工距離小於一個刀徑，若大於一個刀徑則要用更大的刀或兩次等高外形。

6、曲麵流線

具有最好的均勻性與幹脆性，適合光刀很多時候可取代等高外形。

7、放射刀路

適合中間有大孔的情況（少用）。注意事項：彈刀，刀不鋒利，刀過長，工件過深時要環繞走不可上下走；工件中的利角兩邊的麵要分兩個刀路，不可越過去,光刀時的邊緣最好延長（用弧線進退刀）。

清角

1、這裏的清角清的是二維死角，是前麵工序都未曾走到的部分，如光刀需走到的地方則應先清角再光刀，太小大深的角可分幾把刀清，不要用小刀清太多地方。

2、清三維角：開一些小槽，一些三維轉角處。

3、易斷刀，一定要考慮像細刀、過長，加工量過大（主要是z向，深度方向）的情況。

4、刀路：用二維外形走，隻能清小角（R0.8）及二維平麵角；用平行刀路；用等高外形；有一種地方刀子去不了的曲麵及外形走不到的死角則要先封起來起刀，最後清角，大麵中的小缺口一般先封起來。

中光

1、中光：作為曲麵的鋼料與細公才中光。

2、原則：大刀開粗時層與層間的餘量較多，為使光刀時得到更好效果的一道工序，

3、特點：快速清除，大刀飛刀亦可，大進給，大間距；不必顧忌表麵質量；平麵的工件不必中光；等高外形的工件不用中光，等高外形開粗時可細一點把兩道工序放在一起，細一點指表麵餘量與層與層的距離；需不需中光，還有一個重要因素是工作的材料，材料越硬，則考慮中光；中光的加工方向與光刀開粗最好相對這樣加工的東西會效果好，均勻。

光刀

光刀是要達到各種產品與模具的裝配要求所以要非常慎重，根據不同的要求給予不同的刀路設置與參數設置。

1、光刀的下刀高度與最後高度都改為0，公差設計1個絲以內，不需過濾（工件越小公差越小，公差影響外型）。

2、前模與分型麵要達到最好的光潔度，後模可次，其它非配合及避空位可粗糙點。

3、刀路設計由以下因素決定：

● 具體外形（如平麵與其它麵），陡峭麵與平坦曲麵。

● 兩麵之間是否利角（利角則分開）。

● 兩部分是否要求不同（要不要留餘量，餘量的多少，光潔度的要求不同）。

● 光刀中保護麵問題是個大問題，對已加工好的麵一定要預到加工中的誤差保護起來，按保護麵的要求保護起來。範圍保護，不計誤差的0保護，高度範圍與平麵範圍；保護麵保護。

● 刀路的延長問題，光刀中，刀路加工到邊緣時最好作圓弧進退刀否則事先把麵稍加延長。

● 光刀中的提刀問題。提刀浪費時間，所以盡量避免提刀。

方法1：設提刀間隙（小缺口）

方法2：封麵，把提刀處封起來（小缺口）

方法3：避開間隙（大缺口處）

方法4：等高外形時延長到同一高度

● 光刀中的進刀問題，第一刀進刀一定要從工件外進，避免振動及碰傷工件，所有光刀一定設進刀。

● 刀具的磨損問題：當工件較大時，需多把刀光完同一工件。
